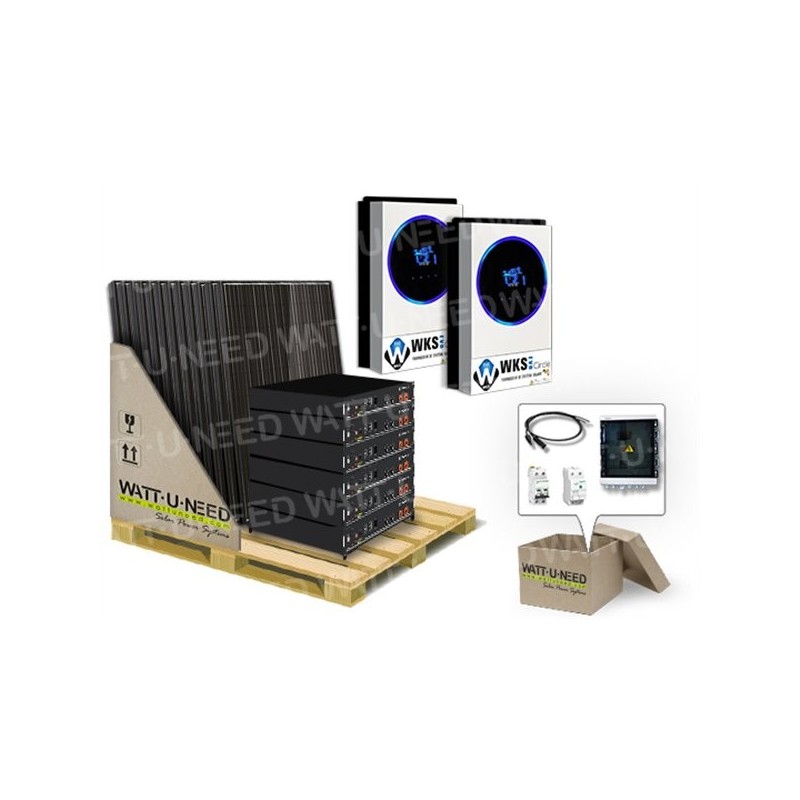

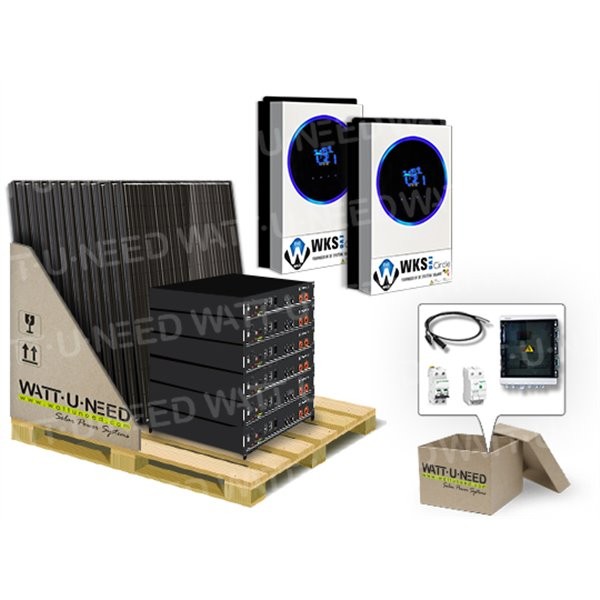

Kit photovoltaïque autonome classe 2.5
Ce kit complet comprend de base :
- 36x TrinaSolar Panneau solaire 360Wc TSM-360 DE06X.05
- 3x Onduleur hybride WKS Evo Circle 5,6 kVA 48V
- 6x Câble solaire 2X4mm² avec Type MC4 (vendu au mètre - 20m)
- 6x Disjoncteur Schneider mono 40A
- 1x Interrupteur différentiel type A 2P 63A 300ma
- 1x Coffret étanche legrand 8 modules
- 3x Coffret de mise en parallèle 5 entrées avec parafoudre et sectionneur + 2m de 16²
- 2x Batterie Lithium Pylontech + 150 - 7.2 kWh
- 2x Câble de connexion de batterie Pylontech
Ce kit est idéal pour une consommation soutenue.
Payable en 3x ou 4x sans frais
Produit garanti 2 ans
Retour gratuit pendant 14 jours
Expert disponible au 01 60 04 01 89
Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.
La composition de base du kit contient 36 panneaux solaires 360Wc TrinaSolar, 3 Onduleurs Monophasé WKS EVO Circle 5.6 kVA, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique et les batteries.

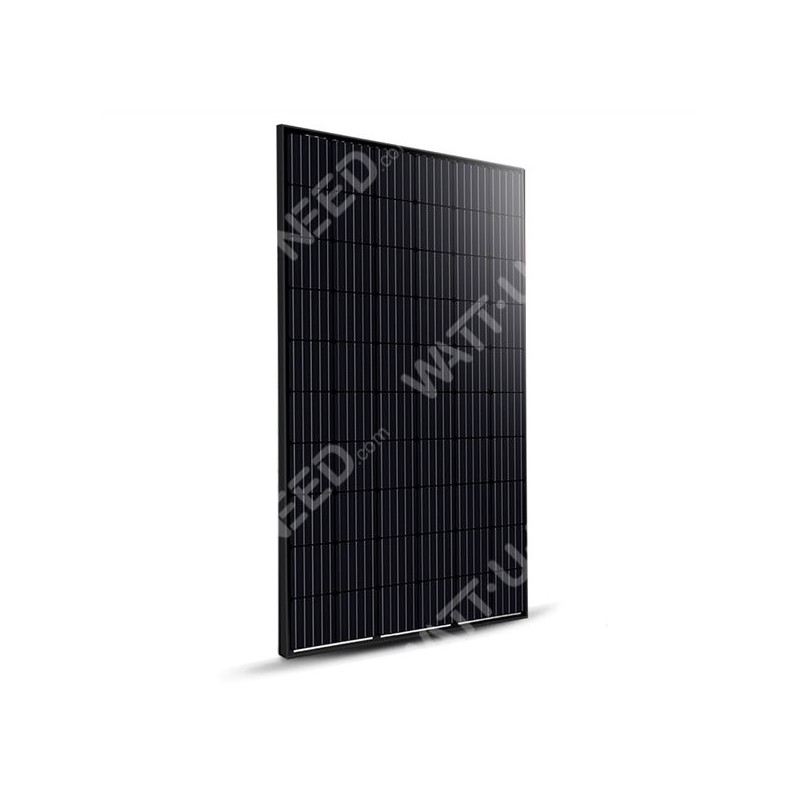

Panneau Solaire TrinaSolar monocristallin 360 Wc Full Black
TrinaSolar se consacre au développement, à l'exploitation, à la maintenance de centrales solaires, à la fabrication d'anneaux R&D et à la fabrication de modules solaires, de cellules solaires.
Il a équipé une ligne de production automatique professionnelle de pointe et possède une technique et un artisanat de pointe.
TrinaSolar a participé à des plans d'investissement nationaux et internationaux dans le domaine de l'énergie, tels que les Etats-Unis, l'Allemagne, la France, l'Espagne, le Japon, l'Inde, l'Afrique du Sud, la Corée du Sud, le Canada, etc. et toutes les centrales électriques ont du succès sur le réseau et les puits de production.
Caractéristiques
| Données électriques | |
| Puissance de pointe (Pmax) | 375 W |
| Rendement du module | 20,50% |
| Tension de puissance max. Vmp | 34,5 V |
| Courant de puissance Max. Imp | 10,87 A |
| Tension en circuit ouvert Voc | 41,5 V |
| Courant de court-circuit Isc | 11,49 A |
| Tolérance de puissance | -0, +5 W |
| Paramètres mécaniques et de fonctionnement | |
| Dimensions | 1755 x 1038 x 35 |
| Poids | 20,5 kg |
| Type de cellule | Monocristallin 166 mm x 83 mm |
| Protection | >= IP67 |
| Charge de vent/neige | 2400 Pa / 5400 Pa |
| Cadre | Alliage d'aluminium anodisé |
| Câble | 4 mm², 1200 mm |
| Connecteur | Type MC4 |
| Verre | 3,2 mm AR trempé |

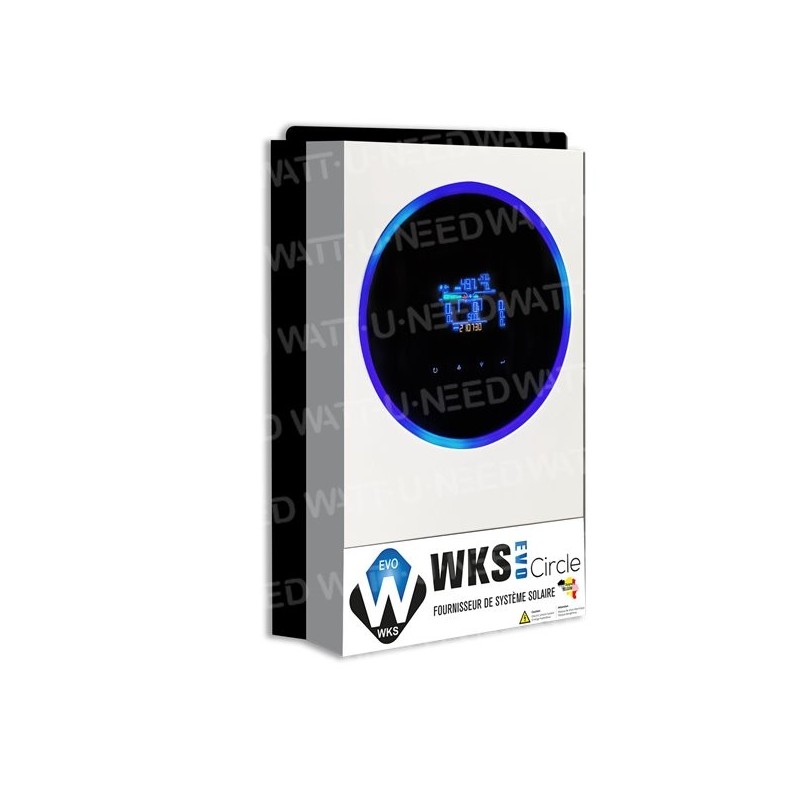

Onduleur hybride WKS Evo Circle 5,6 kVA 48V
Le WKS EVO Circle est équipé d'un régulateur de charge solaire MPPT qui maximise et régule la puissance DC du panneau solaire pour charger votre parc de batteries.
La conception sans transformateur permet une conversion de puissance fiable dans un format compact. La nouvelle génération de WKS est dotée d'une fonction Wi-Fi intégrée, la surveillance mobile peut être effectuée par le biais d'applications mobiles. Les données peuvent être consultées et enregistrées dans l'onduleur, ce qui est pratique pour suivre l'état de fonctionnement de l'onduleur. Il prend également en charge la fonction USB On-The Go pour faciliter la réécriture des paramètres internes, les téléchargements de données et les mises à jour logicielles.
• Onduleur solaire MPPT à onde sinusoïdale pure
• Anneau LED d'état personnalisable avec lumières RVB
• Bouton tactile avec écran LCD couleur de 4,3"
• Large plage d'entrée DC
• Événements de journal de données stockés dans l'onduleur
• Wi-Fi intégré pour la surveillance mobile (application disponible)
• Port de communication réservé pour BMS
• Fonctionnement possible sans batterie
• Fonctionnement en parallèle avec jusqu'à 9 unités
• Possibilité du choix du mode de fonctionnement via timer
Caractérisitques
| Modèle | |
| Puissance nominale | 5600VA/5600W |
| Entrée | |
| Tension d'entrée AC | 170-280 VAC (pour les ordinateurs personnels) |
| Plage de tension sélectionnable | 90-280 VAC (pour les appareils ménagers) |
| Gamme de fréquence | 55Hz/60Hz (détection automatique) |
| Sortie | |
| Régulation de la tension AC (mode Batt.) | 230 VAC +/- 5 |
| Capacité de surcharge | 5s@>/=150% de charge;10s@110%~150% de charge ; 100ms @ >/=200% de charge |
| Rendement (crête) | 93% |
| Temps de transfert | 10 ms (pour les ordinateurs personnels) ; 20 ms (pour les appareils ménagers) |
| Forme d'onde | Onde sinusoïdale pure |
| Batterie | |
| Tension de la batterie | 48 VDC |
| Tension de charge flottante | 54 VDC |
| Protection contre la surcharge | 66 VDC |
| Chargeur solaire et chargeur AC | |
| Type de chargeur solaire | MPPT |
| Puissance maximale du générateur PV | 6000W |
| Plage MPPT à la tension de fonctionnement | 120~430VDC |
| Tension maximale du circuit ouvert du PV | 450VDC |
| Courant de charge solaire maximum | 120A |
| Courant de charge CA maximum | 120A |
| Physique | |
| Dimension, D x W x H (mm) | 140x295x468 |
| Poids net (kgs) | 11.0 12.0 |
| Interface de communication | USB/RS232/RS485/Wifi/Contact sec |
| Environnement d’utilisation | |
| Humidité | 5 % à 95 %a Humidité relative (sans condensation) |
| Température de fonctionnement | De -10°C à 50°C |
| Température de stockage | De -15°C à 60°C |

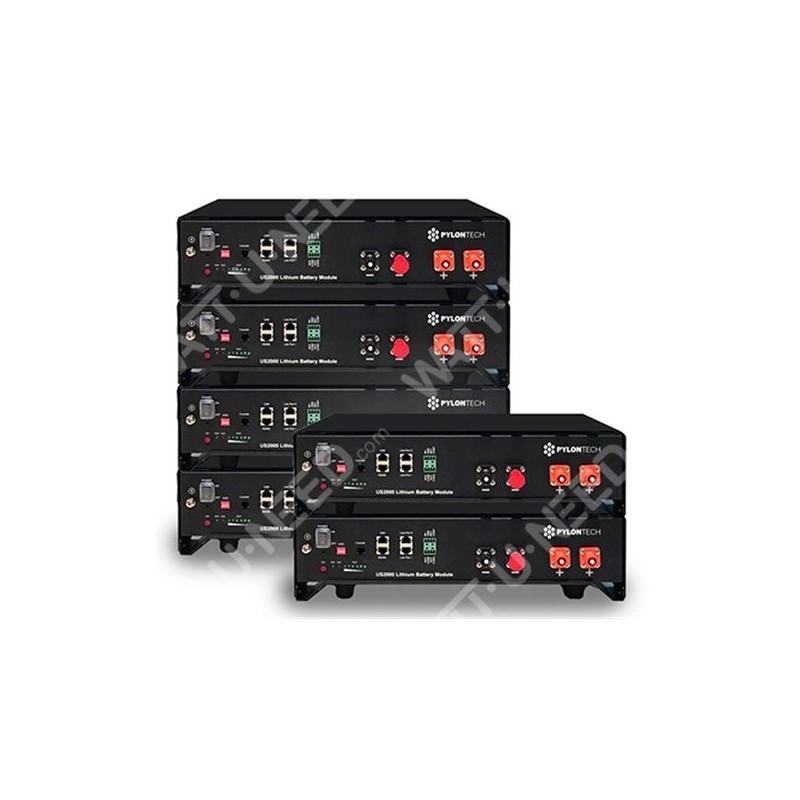

Batterie Lithium Pylontech + 150
Ce modèle de batterie Lithium alimente déjà plus de 5000 foyers. Une durée de vie exceptionnelle, une énergie de qualité. La conception design facilite l'installation et l'expansion de votre système. Cette batterie reflète toutes les exigences réelles des utilisateurs finaux et les plus hautes capacités techniques de Pylontech.
Vous pouvez retrouver la garantie de 5 ans dans les fichiers joints. L'enregistrer sur le site de Pylontech vous permet d'allonger la durée de la garantie à 7 ans.
Que puis-je espérer de mes batteries au Lithium ?
De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.
Comment connaitre la capacité de votre batterie ?
Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :
Exemple : 3 batteries de 50Ah de 48V montées en parallèle donneront une capacité de 150A. Ces batteries auront une capacité totale de 7.2kWh
48V x 50Ah x 3 batteries Lithium = 7200 Wh = 7.2 kWh
Caractéristiques
| PARAMETRES | PYLONTECH + 150 | |
| Nominal | Tension nominale (V) | 48 |
| Physique | Capacité nominale (Ah) | 150 |
| Electrique | Dimensions (mm) | 440*410*89 par batterie |
| Autre | Poids(Kg) | 72 |
| Tension de décharge(V) | 45 ~ 54 | |
| Tension de charge (V) | 52.5 ~ 54 | |
| Puissance de décharge maximale (kW) | 5kW@1Min | |
| Puissance de charge maximale (kW) | 5kW@1Min | |
| Communication | RS232, RS485, CAN |
CÂBLE ET CONNECTEURS:
Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutants’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 9h à 17h.
MONTAGE :
L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.
GARANTIE :
Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS EVO garantie 2 ans.
Ordre de connexion
1• Batteries à l'onduleur;
2• Panneaux à l'onduleur.
Fiches techniques & documents
Caractéristiques techniques
| Eolienne | Sans eolienne |
| Nombre de panneaux | 36 panneaux |
| Tension sortie du kit | 230V |
| Stockage batterie | Avec stockage |
| Type de kit solaire | Kit 230V AC avec batterie |
| Type de besoin | Autonomie |
| Voltage | 230V |
| Type de panneau | Rigides / traditionnels |
| Batterie | Kit avec batterie |
| Puissance onduleur | 15000VA |
| Réinjection réseau | Sans réinjection |
Livraison :
Nous expédions vos commandes sous 48 heures. La livraison standard est offerte en France métropolitaine, avec une option de livraison express disponible. Pour les colis de moins de 30 kg, nous utilisons Chronopost ou UPS, avec des livraisons à domicile ou en point relais, du lundi au samedi sur rendez-vous. Les colis de plus de 30 kg sont expédiés sur palette à domicile via le transporteur DB-Schenker, avec des livraisons du lundi au vendredi sur rendez-vous.
Retours :
Vous disposez de 14 jours pour retourner votre produit dans son emballage d’origine, à condition qu’il soit en parfait état. Les frais de retour sont à votre charge, sauf en cas de produit défectueux.
